ZG型周邊傳動刮泥機適用于給排水工程中水廠或污水處理廠直徑較大(Φ>15m)的輻流式(圓形)沉淀池的刮泥和撇渣。
結構和工作原理：
周邊傳動刮泥機主要由中心旋轉支承、主梁(桁架梁、折板梁)、導流簡、刮泥刮渣板、集電裝置、驅動機構等組成。
原水從池底經中心支墩上部流出，并經導流筒配水后，呈輻射流向池子周邊集水槽出水，隨著輻向流速的降低，原水中的懸浮物被分離而沉降于池底。旋轉桁架以中心支承為圓心，端部走輪在驅動裝置的作用下，沿池周作回轉運行，帶動下部刮泥板緩慢轉動，刮集至沉淀池中心集泥槽，依靠靜水壓或泵排出池外，上部浮渣由刮渣板同步刮至排渣斗排出。

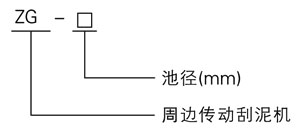

型號說明：
主要特點：
結構簡單，維護管理方便。
運行平穩，工作安全可靠。
刮集污泥效果好，排除污泥水率低。

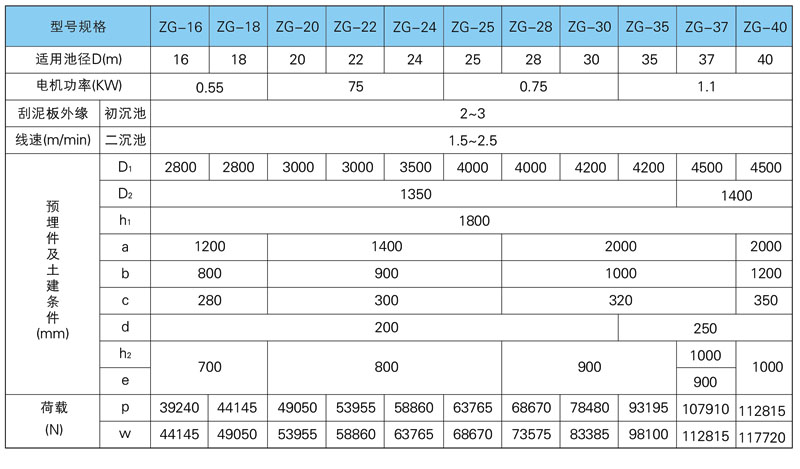

主要技術參數和安裝尺寸表：
